DL8E,DL8F,多路換向閥,生產廠家,價格

用途與特點

D系列多路換向閥是由多個換向閥和安全閥組合起來的液壓控制系統，它具有工作壓力高、結構緊湊、安全閥性能好、不易外泄、通用性好等特點。主要用于起重運輸機械、工程機械、礦山機械或其它機械的液壓系統中，以實現多個執行機構的集中控制。
該系列多路換向閥每聯都有單向閥?，F(xiàn)有閥芯為O型機能，定位方式有彈簧復位和鋼球定位兩種，油路為串聯油路。

結構與原理

D系列多路換向閥主要是由進油閥、多個換向閥、回油閥三部分組成，用螺栓將它們組裝在一起。
在進油閥上有壓力油進口P 和回油口T。壓力油進口P 和回油口T之間裝有組安全閥。
換向閥由閥體和閥芯組成。換向閥體為9槽結構?；赜偷啦贾迷陂y體兩端，以克服閥芯的外泄漏。為了防止工作腔的壓力油向P腔倒流，在每一換向體內均裝有單向閥，以克服工程機械上的點頭現象。當液壓系統需要從換向閥中引出壓力油時，可拆去換向閥體上的單向閥，裝上外引接頭即可。閥芯機能可以按客戶要求生產。
回油閥的作用是將回油引到回油口。

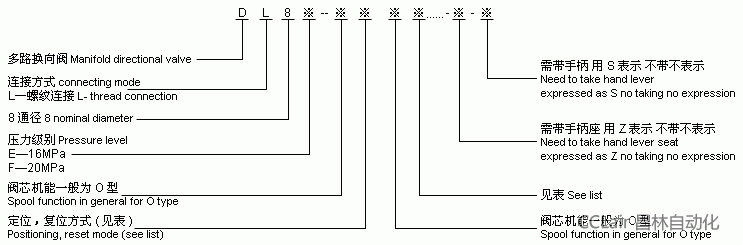

型號說明

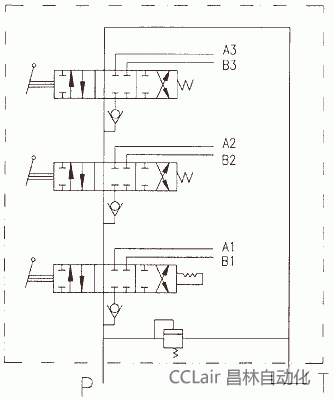

圖形符號

定位、復位方式

控制方式	代號	定位復位方式	圓形符號
手動控制	T	三位彈簧復位
手動控制	W	三位鋼球定位

性能參數

型號	公稱通徑 mm	公稱流量 L/min	公稱壓力 MPa
DL8E	8	40	16
DL8F	8	40	20

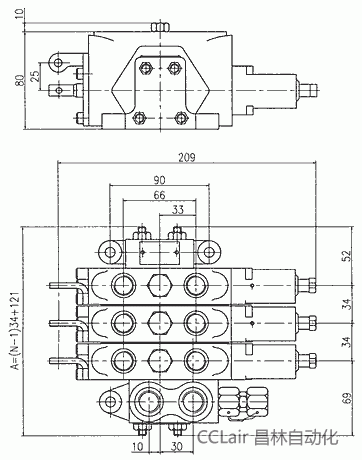

外形安裝連接尺寸

注：N為換向閥片數

使用與維修

1、使用前核對多路閥壓力，公稱流量、閥芯機能是否適合系統要求。
2、在搬運、安裝、存放時，不要撞擊和損壞閥芯的外露部分。涂漆時運動部分不得有漆。
3、安裝板或支架要平整。油管及閥門固定時，不得使閥體變形。
4、安裝閥外操縱機構時，應保證閥芯運動靈活無卡滯現象。
5、在振動嚴重的機械上安裝時，應采取減振措施。
6、如果在離閥很近的地方進行焊接時，應防止焊渣飛濺破壞O型密封圈及閥芯外露部份。
7、工作油液應清潔。油液的過濾精度要求30微米。推薦使用30號液壓油，工作油溫控制在50℃左右為好。
8、多路換向閥出廠時安全閥壓力已調好。用戶根據系統需要亦可進行調整，但調整壓力不得超過規定值。

訂貨須知

1、訂貨時須詳細寫明型號規格。例如：DL8F—OT·OT—Z 一臺。
2、自我廠發貨之日起六個月內。用戶按本說明書使用，如因質量而發生損壞不能正常工作，并有完整使用記錄，我廠負責無償修理、更換或退貨。

常見故障及排除方法

故障	發生原因	排除方法
閥芯不能復位及在定位位置不能定位	1、復位彈簧變形	更換復位彈簧
	2、定位彈簧變形	更換定位彈簧
	3、定位套磨損	更換定位套
	4、閥芯與閥體間不清潔	清洗
	5、閥外操縱機構不靈	調整閥外操縱機構
	6、聯接螺栓擰得太緊	重新擰緊聯接螺栓
外泄漏	1、換向閥體兩端O型密封圈損壞 2、各閥體接觸面間O型密封圈損壞	更換O型密封圈
安全閥壓力不穩定或壓力上不去	1、調壓彈簧變形	更換調壓彈簧
	2、鎖緊螺母松動	擰緊鎖緊螺母
	3、泵不好	檢修泵
閥芯在中立位置時工作機構明顯下沉	1、閥芯與閥體之間的間隙大	修復或更換滑閥
閥芯在中立位置時工作機構明顯下沉	2、閥芯位置沒有對中	使閥芯位置保持中立
