一、概述
        適用于以油為介質(zhì)的管路系統(tǒng)用焊接式管接頭。公稱壓力為31.5MPa，工作溫度為-25～+80℃。

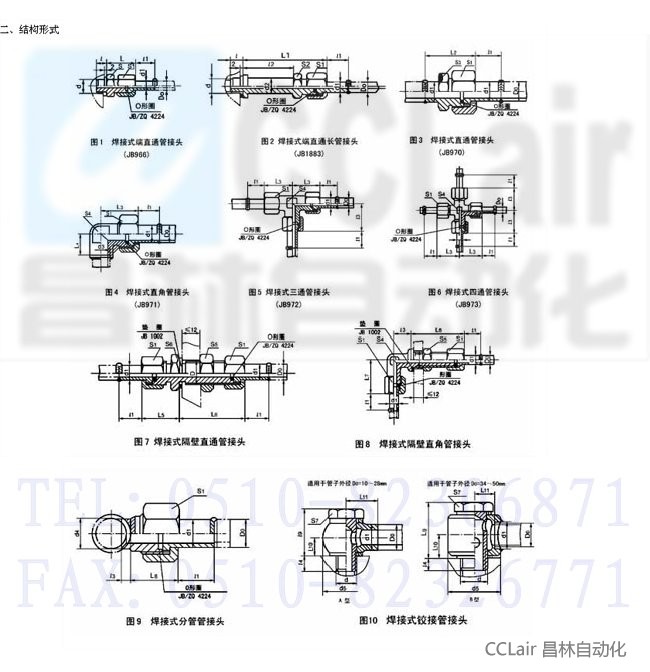

焊接式端直通管接頭、焊接式端直通長管接頭、焊接式直通管接頭、焊接式直角管接頭，焊接式四通管接頭，焊接式隔壁直通管接頭、焊接式隔壁直角管接頭、焊接式分管管接頭、焊接式鉸接管接頭的型式和尺寸按圖1～圖10 和表1的規(guī)定。

三、外形尺寸

管子直徑Do 公稱通徑DN d d1 d2 d3 d4(H12/h12) d5 D+0.6/+0.44 l l1 l2 6 3 M10X1 7.5 10 6.5 7   12 8 14 32 10 6 M10X1 11 10 10.5 11 22 16 8 16.5 35 10 6 M14X1.5 11 14         12 16.5 35 14 8 M14X1.5 16 14 14.5 16 28 22 12 19 43 14 8 M18X1.5 16 19         12 21 43 18 10 M18X1.5 19 19 18.5 19 36 27 12 21 45 18 10 M22X1.5 19 24         14 21 45 22 15 M22X1.5 22 24 22.5 22 46 30 14 21 48 22 15 M27X2 22 28         16 21 48 28 20 M27X2 28 28 28.5 28 56 36 16 24 54 28 20 M33X2 28 34         16 24 54 34 25 M33X2 34 34 34.5 34 64 42 16 26 65 34 25 M42X2 34 44         18 26 65 42 32 M42X2 42 44 42.5 42 78 52 18 28 72 42 32 M48X2 42 50         20 28 72 50 40 M48X2 50 50 50.5 50 90 60 20 30 78

管子直徑Do 公稱通徑DN l3 l4 L L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 6 3 3   22 54 30 24 12 22 41 26 20       10 6 4 8 24.5 59.5 32.5 28.5 15 25.5 44.5 30.5 21.5 23 8.5 15 10 6     25.5 60.5                     14 8 5 10 29 72 41 35 20 29 49 38 27 29 11 20 14 8     29 72                     18 10 7 12 33 78 45 39 22 33 51 42 29 34 13 25 18 10     33 78                     22 15 8 14 34 82 48 43 26 35 55 46 30 43 17 30 22 15     35 83                     28 20 9 15 37 91 53 48 30 39 57 51 32 50 20 35 28 20     39 93                     34 25 10 16 46 111 62 57 36 46 62 61 37 66 27 24 34 25     48 113                     42 32 12 17 50 122 68 64 40 48 68 68 39 82 34 30 42 32     52 124                     50 40 15 19 56 134 76 74 48 54 74 78 43 94 38 33

管子外徑Do 公稱通徑DN S S1 S2 S3 S4 S5 S6 S7 O型圈JB/ZQ4224 墊圈 6 3 17 14 14 14 10 17 17   8X1.9 10 10 6 17 19 17 17 14 22 22 17 11X1.9 10 10 6 19 19 19           11X1.9 14 14 8 22 27 22 22 19 30 27 19 16X1.9 14 14 8 24 27 24           16X1.9 18 18 10 27 32 27 27 24 36 32 24 20X2.4 18 18 10 30 32 30           20X2.4 22 22 15 30 36 30 30 27 41 36 30 24X2.4 22 22 15 36 36             24X2.4 27 28 20 36 41 36 36 32 50 41 36 30X3.1 27 28 20 41 41 41           30X3.1 33 34 25 46 50 46 46 41 55 50 41 35X3.1 33 34 25 55 50 55           35X3.1 42 42 32 55 60 55 55 50 65 60 55 40X3.1 42 42 32 60 60 60           40X3.1 48 50 40 65 70 65 65 60 70 70 60 45X3.1 48

管子外徑Do 公稱通徑DN 重量kg JB966-77 JB1883-77 JB970-77 JB971-77 JB972-77 JB973-77 JB974-77 JB975-77 JB977-77 JN978-77 6 3 0.039 0.052 0.028 0.032 0.064 0.087 0.077 0.096 0.021   10 6 0.060 0.082 0.055 0.068 0.145 0.190 0.158 0.183 0.046 0.059 10 6 0.071 0.103                 14 8 0.143 0.210 0.150 0.160 0.370 0.5 0.344 0.366 0.12 0.103 14 8 0.155 0.235                 18 10 0.199 0.325 0.190 0.250 0.510 0.680 0.505 0.53 0.160 0.190 18 10 0.236 0.356                 22 15 0.270 0.436 0.240 0.310 0.650 0.880 0.6 0.67 0.210 0.342 22 15 0.320 0.480                 28 20 0.390 0.620 0.370 0.470 0.920 1.250 0.95 1.02 0.280 0.660 28 20 0.450 0.640                 34 25 0.600 1.000 0.630 0.760 1.530 2.180 1.68 1.97 0.470 1.320 34 25 0.850 1.224                 42 32 1.060 1.624 1.050 1.220 2.400 3.800 2.03 2.53 0.670 2.140 42 32 1.170 1.730                 50 40 1.670 2.430 1.570 2.050 3.9 5.300 3.34 3.84 1.050 3.330

四、標記說明

a、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通管接頭： 管接頭 18-M22 × 1.5 JB/966-77 b、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通長管接頭： 管接頭 18-M22×1.5 JB/1883-77 c、管子外徑D0為28mm的焊接式端直通管接頭： 管接頭 28 JB970-77 d、管子外徑D0為28mm的焊接式直角管接頭： 管接頭 28 JB971-77 e、管子外徑D0為18mm的焊接式三通管接頭： 管接頭 18 JB972-77 f、管子外徑D0為18mm的焊接式四通管接頭： 管接頭 18 JB973-77 g、管子外徑D0為28mm的焊接式隔壁直通管接頭： 管接頭 28 JB974-77 h、管子外徑D0為28mm的焊接式隔壁直通角管接頭： 管接頭 28 JB975-77 i、管子外徑D0為28mm的焊接式分管管接頭： 管接頭 28 JB977-77 j、管子外徑D0為28mm的A型焊接式鉸管接頭： 管接頭 28A JB978-77
