點擊圖片查看原圖概述:
YQ980012型過濾活塞式可調減壓/流量控制閥是一種穩定閥后壓力同時控制流量不大于設定量大值的目控閥門,這種穩定不受閥前供水系統流量及壓力變化的影響. 然而當閥前流量小于設定值時, 主閥全開, 不會增加流量.
由畢托管傳遞壓差信號給限流導閥, 限流導閥和針閥執行兩路控制,通過限流導閥調節摞栓的調節, 使閥后流量達到設定值,通過減壓導閥調節摞栓的調節,來控制主閥上游壓力; 活塞下腔有節流孔與下游相通, 可綬沖閥門的關閉. 主閥兩端壓力差是閥門啟. 閉的驅動能源.
主要用于給. 排水. 消防. 空調和各類工礦企業等供水管網中需要過濾又要穩定閥后壓力并對流量實現控制的場所和工況.
特點:
1.一個閥能對閥后壓力和流量同時實現控制, 并對介質可以過濾.
2.畢托管向極敏感的限流導閥傳遞壓差信號, 無需也孔板孔口節流, 無壓力損失, 節能!
3.只需通過調節摞栓對減壓導閥和限流導閥進行調節, 能對下游壓力和流量實現設定值的控制, 操作簡單且準確.
4.Y形寬體閥腔, 流阻小. 抗汽蝕性強, 無噪音.
5.日介質自身壓力自控, 無需外供驅動源.
6.主閥體的進口法蘭與閥座之間設置了過濾器, 節省投資成本和安裝費用.
7.內外表面均噴涂環保涂層, 確保產品的防腐蝕及安全性.
如使用在海水中訂貨時需注明.

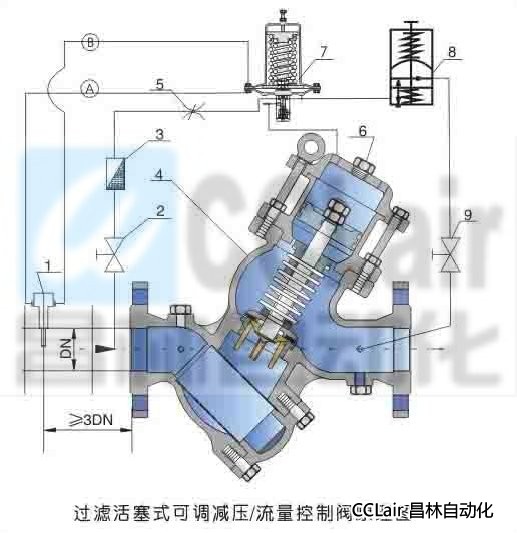

1.畢托管 2.球閥 3.過濾器 4.主閥 5.針閥 6.開度指示器 7.限流導閥 8.減壓導閥 9.球閥
主要技術參數和主要零件材料:
安裝示意圖：
