產品詳情
ZMABS氣動薄膜角形調節閥，由氣動薄膜多彈簧執行機構和角形閥組成。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
技術參數和性能
閥體
|
型式
|
角形單座鑄造球型閥
|
|
公稱通徑
|
20、32、40、50、65、80、100、125、150、200mm
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
法蘭標準
|
JB/T79.1-94～79.2-94等
|
|
材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上閥蓋
|
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
|
結構形式
|
（詳見圖1～圖4）
|
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
等百分比特性和線性特性
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、
鈦和耐腐蝕合金等。 |
|
型式
|
ZHA/B多彈簧簿膜執行機構
|
||||
|
型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
彈簧范圍Kpa
|
20～100（標準）、20-60、60-100、40-200、80-240
|
||||
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
||||
|
供氣壓力
|
140～400KPa
|
||||
|
氣源接口
|
RC1/4"
|
||||
|
環境溫度
|
-30～+70℃
|
||||
閥作用型式
氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC)
附 件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
|
項目
|
不帶定位器
|
帶定位器
|
||
|
基本誤差%
|
±5.0
|
±1.0
|
||
|
回差%
|
≤3
|
≤1.0
|
||
|
死 區%
|
≤3
|
≤0.4
|
||
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
|
終點
|
±2.5
|
|||
|
氣關
|
始點
|
±2.5
|
||
|
終點
|
±2.5
|
|||
|
額定行程偏差%
|
≤2.5
|
|||
|
泄 露 量l/h
|
0.01%×閥額定容量
|
|||
|
可調范圍R
|
30:01
|
|||
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
閥座直徑dN(mm)
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
|
流量系數Kv
|
1.6
|
2.5
|
1
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
|||||||||
|
配用執行機構型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
||||||||||
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||
|
閥座直徑dN(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
執行機構
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
||||||||||||
|
作用
方式 |
氣源
壓力 (Kpa) |
彈簧
范圍 (Kpa) |
允 許 壓 差 △P(MPa)
|
|||||||||||||
|
氣關
|
140
|
20~100
|
4.64
|
3.09
|
1.98
|
1.11
|
0.71
|
0.44
|
0.28
|
0.18
|
0.17
|
0.11
|
0.07
|
0.07
|
0.05
|
0.03
|
|
250
|
20~100
|
6.4
|
6.4
|
5.94
|
3.34
|
2.14
|
1.31
|
0.84
|
0.53
|
0.51
|
0.33
|
0.21
|
0.22
|
0.15
|
0.09
|
|
|
400
|
40~200
|
6.4
|
6.4
|
6.4
|
6.4
|
4.99
|
3.05
|
1.95
|
1.25
|
1.18
|
0.78
|
0.5
|
0.51
|
0.36
|
0.21
|
|
|
氣開
|
140
|
20~100
|
6.4
|
6.19
|
3.96
|
3.23
|
1.43
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.17
|
0.15
|
0.11
|
0.06
|
|
250
|
40~200
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.68
|
3.64
|
2.3
|
2.21
|
1.43
|
0.91
|
0.95
|
0.66
|
0.37
|
|
|
400
|
80~240
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.04
|
3.18
|
3.06
|
1.98
|
1.26
|
1.32
|
0.92
|
0.52
|
|
|
注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa
|
||||||||||||||||
|

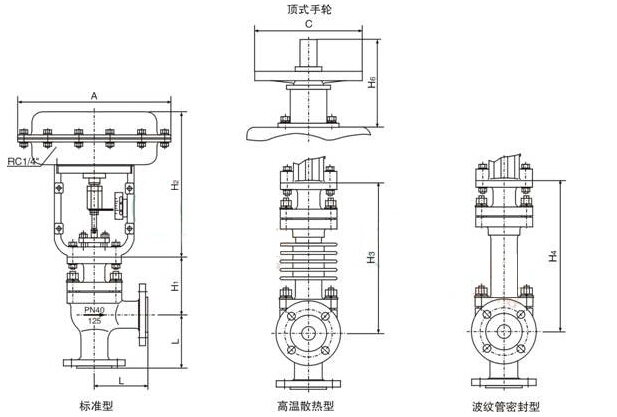

單位:mm
|
||||||||||||
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
L
|
PN16/40
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
|
PN64
|
100
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
|
|
A
|
285
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
|
|
H1
|
PN16/40
|
107
|
107
|
114
|
132
|
137
|
164
|
174
|
189
|
213
|
243
|
298
|
|
PN64
|
119
|
119
|
122
|
140
|
157
|
169
|
179
|
200
|
230
|
250
|
304
|
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
H3
|
PN16/40
|
267
|
267
|
282
|
300
|
305
|
402
|
412
|
427
|
474
|
504
|
559
|
|
PN64
|
279
|
297
|
290
|
308
|
315
|
407
|
417
|
438
|
491
|
511
|
565
|
|
|
H4
|
PN16/40
|
267
|
267
|
282
|
300
|
305
|
402
|
412
|
427
|
604
|
634
|
689
|
|
PN64
|
279
|
279
|
290
|
308
|
315
|
407
|
417
|
438
|
621
|
641
|
695
|
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
重量
|
PN16/40
|
16
|
17
|
19
|
24
|
30
|
48
|
57
|
64
|
100
|
120
|
185
|
|
PN64
|
20
|
21
|
25
|
34
|
42
|
64
|
72
|
83
|
138
|
150
|
225
|
|
|
注：1、表中重量為不帶附件標準型數據，也可安裝側裝式手輪。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。 |
||||||||||||
|
單位：mm
|
||||||||||||
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
L
|
PN16/40
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
|
PN64
|
100
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
|
|
A
|
285
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
|
|
H1
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
H3
|
88
|
88
|
88
|
88
|
88
|
94
|
94
|
94
|
110
|
110
|
110
|
|
|
D1
|
PN16/40
|
230
|
230
|
250
|
270
|
305
|
342
|
375
|
430
|
490
|
556
|
665
|
|
PN64
|
270
|
270
|
305
|
342
|
375
|
430
|
490
|
556
|
665
|
665
|
765
|
|
|
D2
|
PN16/40
|
310
|
310
|
335
|
355
|
390
|
430
|
465
|
520
|
585
|
660
|
770
|
|
PN64
|
355
|
355
|
390
|
430
|
465
|
520
|
585
|
600
|
770
|
770
|
890
|
|
|
h
|
15
|
15
|
15
|
15
|
15
|
18
|
18
|
18
|
20
|
20
|
20
|
|
|
n-d
|
PN16/40
|
8-12
|
8-12
|
8-12
|
8-14
|
8-14
|
10-14
|
10-14
|
12-16
|
14-16
|
16-16
|
18-16
|
|
PN64
|
8-14
|
8-14
|
8-14
|
10-14
|
10-14
|
12-16
|
14-16
|
16-16
|
18-16
|
18-16
|
18-16
|
|
|
Y
|
45
|
45
|
60
|
65
|
75
|
90
|
104
|
135
|
165
|
195
|
245
|
|
|
C
|
220
|
220
|
220
|
220
|
220
|
265
|
270
|
270
|
320
|
320
|
320
|
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
240
|
236
|
236
|
310
|
310
|
310
|
|
|
重量
|
36
|
43
|
46
|
54
|
62
|
82
|
95
|
128
|
190
|
252
|
283
|
|
|
注：1、保溫長度以700mm為例，表中重量為PN16數據，也可安裝側裝式手輪。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。 |
||||||||||||
