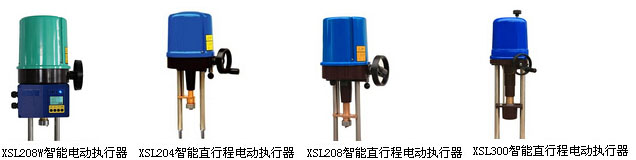

XSL201,XSL202,XSL204,XSL208,XSL210,XSL312,XSL314,XSL316,XSL320,XSL325,直行程電動執行器

產品概述

XSL系列電動執行器是電動單元組合儀表DDZ系列中的執行單元產品之一，執行機構與調節閥本體構成電動調節閥，是工業過程測量和控制的系統中執行調節機構?？梢詮V泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控、輕工等各行業中。它以220V（110V、380V）交流電源、24V直流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出力矩達25000N.
2、性能特點和工作原理
2.1 性能特點
多種工作組態選擇，靈活方便；
控制信號：電流信號（4~20mA或其它非標信號）
電壓信號（0-10V或其它非標信號）
可進行正反作用選擇，輕松實現分程控制模式。
輸出信號：電流信號（4~20mA或其它非標信號）
電壓信號（0-10V或其它非標信號）
通信接口：RS485 / HART / FF/
流量特性：線性、快開、慢開、自定義
閥門作用方向：正、反作用選擇
中英文液晶顯示：菜單操作，人機交互更加人性化；使用更簡單；
行程自整定：創新了機械設計，行程位置調節簡便快捷，輸入信號與行程關系自適應整定，滿足不同行程閥門的需要；
自診斷功能：執行器在運行過程中自動記錄工作參數。當執行器發生故障時，主控模塊及時發現并報警，故障顯示在液晶顯示屏上，并通過開關信號傳遞給控制中心；
操作更加簡便：創新了結構設計，主控電路模塊外接，無需打開機殼就能方便操作。遠程控制/就地控制按鍵切換。手動操作更加輕松，手輪安全可靠、省力、體積小；不通電時，扳動離合器手柄可進行手動操作；通電時，離合器自動復位；
控制電路更加可靠：電機驅動采用無觸點控制，無火花，壽命長；寬電源適應范圍，380V電源機型相位自適應，用戶無需擔心相位接錯；電路模塊全數字控制，無機械電位器的存在，用戶不用擔心機械振動和運輸對產品精度的影響；采用先進的抗干擾技術，即使惡劣環境也從容應對，全新的“看門狗”技術遠離“死機”的困擾；
執行器運動方向反轉延時保護，動力傳動部件壽命更長；
更低的工作噪音。
2.2 工作原理
XSL系列智能直行程電動執行機構的工作原理如圖1所示。采用單片微處理器和外圍芯片組成智能化的控制單元，接收標準4-20mA直流信號(或電壓信號)，經信號調理及A/D轉換送至微處理器，微處理器將處理后的數據送至LCD顯示調節結果，運算處理后產生的控制信號驅動電機，變速后帶動傳動絲桿，產生機械行程，經位置檢測饋送至微處理器進行數據處理，完成“信號與位置”對應關系的動作。
此外，系統還具有通信功能，可以接收上位機的指令，進行遠程數字控制。在智能控制器面板上進行操作，通過菜單和按鈕還可實現執行機構就地控制。本系統還具有故障報警和獨立的模擬量4-20mA位置反饋輸出。
3、主要技術參數
3.1 行程： XSL202、XSL204: 0-50mm；
XSL208、XSL210: 0-60mm；
XSL312、XSL325: 0-100mm;
3.2 電源：單相交流110V 50Hz/60Hz
單相交流220V 50Hz/60Hz
三相交流380V 50Hz/60Hz
直流24V
3.3 輸入信號：電流信號（4~20mA或其它非標信號），輸入阻抗250Ω
電壓信號（0-10V或其它非標信號），輸入阻抗>50KΩ
3.4 輸出信號：電流信號（4~20mA或其它非標信號），負載阻抗最大750Ω
電壓信號（0-10V或其它非標信號），負載阻抗>10KΩ
3.5 通信接口：RS485 / HART / FF/PROFIBUS（可選項）
3.6 分辨率：最小1/1,000，電路A/D轉換器12位
3.7 控制精度：±0.5%～±1.5%（可能隨安裝條件不同而不同，以額定行程的百分?jǐn)?shù)表示）
3.8 回差調節：0.1%～5.0%
3.9 環境溫度：-10℃～60℃
3.10環境濕度：最大90%RH（不凝結）
3.11絕緣強度：1500V AC 1分鐘（輸入對輸出，電源對地）
3.12絕緣電阻：a）輸入端子與機殼間≥20MΩ。
b）輸入端子與電源端子間≥50MΩ。
c）電源端子與機殼間≥50MΩ
3.13 保護等級：IP67
3.14 防爆等級：詳見選型表
3.15 電纜接口：2-PF 3/4”
3.16震動或沖擊：（X，Y，Z） 10g，0.2 ～34Hz，30分鐘
3.17 其它參數：詳見選型表

執行機構的外形尺寸表

型號

外型尺寸

XSL201

460

235

115

φ16

φ100

100

M16

φ20

φ177

M10

XSL202

XSL204

XSL208

485

235

108

φ16

φ100

100

M16

φ20

φ182

M12

XSL210

XSL312

717

449

170

100

φ20

φ120

155

M20

φ32

φ228

M16*1.5

XSL314

XSL316

XSL320

XSL325

PSL智能直行程電動執行機構選型規格表2

型　　　號	推力	速度	行程	電源	功耗	電機	手動操作	控制信號	重量
型　　　號	KN	mm/s	mm	V	W	保護	手動操作	控制信號	K g
XＳＬ２０１	1	0.4-1.2	50	①220V AC ②380V AC ③24V DC ④其他	6	過熱保護	有	①4-20mA ②0-10V ③485通信 ④其他	8
XＳＬ２０２	2				10				8
XＳＬ２０４	4				15				8
XＳＬ２０８	8	1	50/60		25				10
XＳＬ２１０	10		50/60		40				10
XＳＬ３１２	12		65		90				24.5
XＳＬ３１４	14		65		100
XＳＬ３１６	16		100		110
XＳＬ３２０	20				130
XＳＬ３２５	25				130
