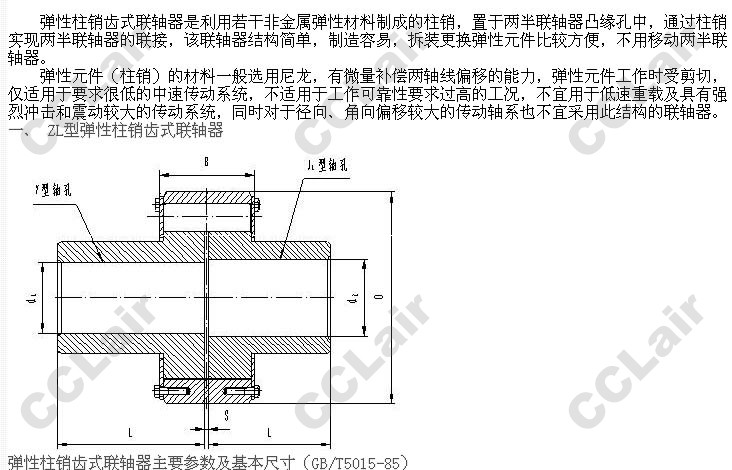

ZL1,ZL2,ZL3,ZL4,ZL5,ZL6,ZL7,ZL8,ZL9,ZL10,ZL11,ZL12,ZL13,ZL14,ZL15,ZL16,ZL17,彈性柱銷齒式聯軸器

ZL1,ZL2,ZL3,ZL4,ZL5,ZL6,ZL7,ZL8,ZL9,ZL10,ZL11,ZL12,ZL13,ZL14,ZL15,ZL16,ZL17,彈性柱銷齒式聯軸器

型號 Type	公稱扭矩Tn （N*m）	許用 轉速 r/min	軸孔直徑 d 1、d2	軸孔長度		D	B	轉 動 慣 量 Kg*m2	質 量 height （Kg）
				Y型	J1型
				L	L1	mm
ZL1	100	4000	12，14	32	27	76	42	0.0004	0.86
			16，18，19	42	30
			20，22，24	52	38
ZL2	250	4000	16，18，19	42	30	92	50	0.003	3.23
			20，22，24	52	38
			25，28	62	44
			30，32	82	60
ZL3	630	4000	25，28	62	44	118	69	0.011	6.57
			30，32，35，38	82	60
			40，42	112	84
ZL4	1600	4000	40，42，45，48，50，55，56	112	84	158	89	0.046	14.8
			60	142	107
ZL5	4000	4000	50，55，56	112	84	192	89	0.114	24.8
			60，63，65	142	107
			70，71，75	142	107
			80	172	132
ZL6	6300	3300	60，63，70，71，75	142	107	230	111	0.28	42.5
			80，85，90， 85	172	132
ZL7	10000	2900	70，71，75	142	132	260	113	0.56	66.3
			80，85，90，95	172	167
			100，110	212	202
ZL8	16000	2500	80，85，90，95	172	132	300	136	1.21	107.3
			100，110，120，125	212	167
			130	252	202
ZL9	25000	2300	90，95	172	132	335	149	1.98	140.9
			100，110，120，125	212	167
			130，140，150	252	202
ZL10	31500	2100	100，110，120，125	212	167	355	151	2.85	180.9
			130，140，150	252	202
			160，170	302	242
ZL11	40000	2000	110，120，125	212	167	380	170	3.9	219.3
			130，140，150	252	202
			160，170，180	302	242
ZL12	63000	1700	130，140，150	252	202	445	183	9.2	371.4
			160，170，180	302	242
			190，200	352	282
ZL13	100000	1500	150	252	202	515	218	15.6	470
			160，170，180	302	242
			190，200，220	352	282
			240	410	330
ZL14	125000	1400	170，180	302	242	560	218	27.8	708
			190，200，220	352	282
			240，250，260	410	330
ZL15	160000	1300	190，200，220	352	282	590	238	33.4	768
			240	410	330
			250，260	410	330
			280，300	470	380
ZL16	250000	1000	220	352	282	695	262	69.9	1169
			240，250，260	410	330
			280，300，320	470	380
			340	550	450
ZL17	315000	950	240，250，260	410	330	768	282	122.7	1664
			280，300，320	470	380
			340，360，380	550	450
注： 1、質量、轉動慣量為計算近似值； 2、短時過載不得超過公稱扭矩Tn的2倍；
