詳細說明

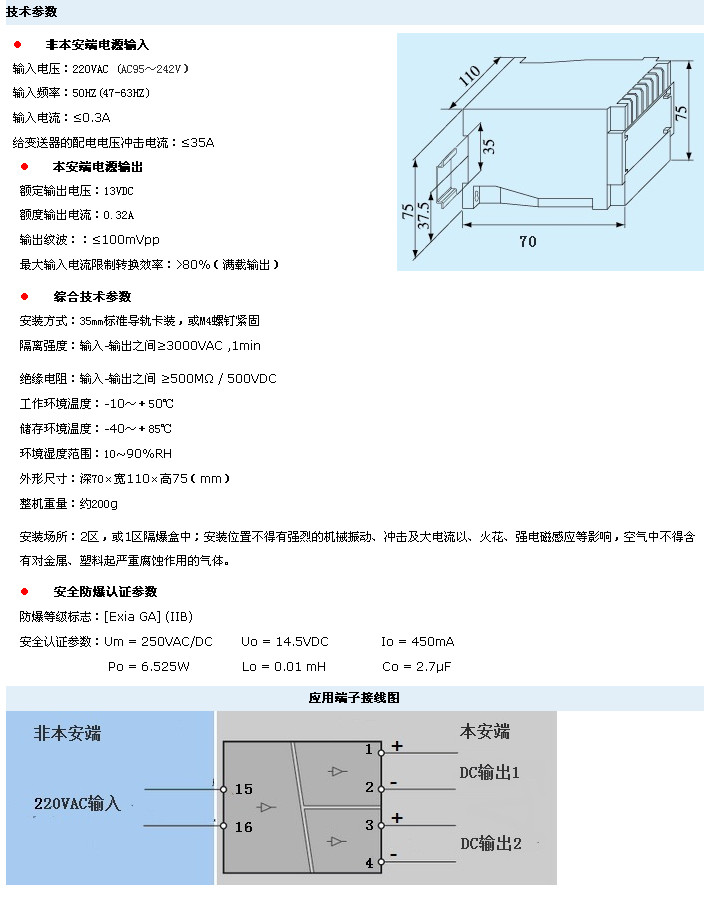

9000-EX,9020-EX,13V輸出本安電源
產品特性
◇ 給危險區的儀表提供隔離的13VDC本安電源
◇ 將交流220VAC轉變?yōu)橹绷?span style="font-family: Verdana;">13VDC輸出至危險區
◇ 本安電源模塊須安裝在安全區，或安裝于危險區的隔爆盒中
◇ 具有雙重過壓保護和過流保護，限制輸出的能量
◇ 輸入－輸出之間全隔離，抗干擾能力強
◇ 采用SMT貼片生產工藝和高性能的模塊化電路
◇ 標準的35mmDIN導軌式安裝，使用方便簡單
◇ 本質安全防爆等級標志 [Exia Ga] (IIB)
產品概述
9000-EX 本安電源是一款交流輸入、直流13V本安輸出的電源模塊，輸出電路具有雙重化的過壓保護和過流保護，限制輸出的能量,用于給處于現場危險區域的儀表設備提供隔離的本安電源。本安電源模塊須安裝在2區或安裝在1區的隔爆盒中，用于向1區本安設備供電。端子接線采用螺絲壓緊連接方式，標準的35mmDIN導軌卡式安裝 。可以與單元組合儀表及DCS、PLC等系統配合使用。
工作原理：交流電壓輸入后，通過濾波器抑制電網系統的干擾及電源模塊對電網的干擾，整流為直流高壓，經過開關管產生高頻電壓，通過高頻變壓器隔離和降壓，整流產生直流電壓，直流電壓反饋信號經過脈寬調制器實現穩壓功能，限壓電路限制最大輸出電壓，限流電路限制輸出最大電流。
選型、訂貨代碼
|
訂貨信息： |
||
|
訂貨型號／規格 |
輸入交流電源 |
輸出直流電源 |
|
9000－EX |
AC95～242V |
1路 13VDC |
|
9020－EX |
AC95～242V |
2路 13VDC |
|
其它 |
||
