DBF-6.306,DBF-6.308,DBF-6.3010,變壓器風扇及電機

1. 產品概述

1.1 DBF系列超低噪聲變壓器風扇適用于大型電力變壓器、電爐變壓器的冷卻系統，它是依據中華人民共和國機械行業標準JB/T9642-1999《變壓器風扇》和企業標準Q/CED02-2000《DBF系列低噪聲變壓器風扇》等標準設計制造的，與BF系列變壓器風扇比較噪聲平均降低5-10dB（A），該產品具有噪聲低、性能穩定、效率高、運行可靠、壽命長等特點，是目前國內較為先進的低噪聲專用風扇。該系列產品曾被保定變壓器、西安變壓器、西門子變壓器、中山ABB變壓器等近20家大中型變壓器廠配套使用。

DBF系列產品借鑒國內外同類產品的結構特點：風扇采用低噪聲葉型，鉚接葉輪，驅動電機為低噪聲專用電機，采用進口全密封低噪聲軸承，同時特殊防水結構，防護分級為IP55，適用于戶外各種氣候環境使用。

2. 型號說明

2.1 型號含義

2.2 代號含義

代號	吹風方向		環境代號
	Q	H	W	TH	TA
含義	前吹(空氣由電動機流向葉輪)	后吹(空氣從葉輪流向電動機)	一般地區(略)	濕熱帶	干熱帶

3. 環境條件

3.1 周圍空氣溫度：－40℃～75℃

3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。

3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。

3.4 太陽輻射最大強度：0.98KW/m2。

3.5 最大降雨強度：50mm/10min。

3.6 砂塵、冰、雪、霜、露：有。

3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。

3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。

4. 訂貨說明

4.1訂貨時請詳細說明產品型號、技術參數及安裝結構型式等。

4.2訂購配件時請說明整機型號與配件名稱及規格。

4.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。

4.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。

附表三:DBF系列低噪聲變壓器風扇產品型號與技術參數

序號	型號	葉輪直徑 mm	同步轉速 r/min	風量 m3/h	全壓 Pa	電流 A	電壓 V	頻率 Hz	功率 kW	噪聲 dB(A)
1	DBF－4Q4	φ410	1500	4200	103	0.81	380	50	0.25	68
2	DBF－4Q6		1000	4450	100	1.06			0.25	63
3	DBF—4Q8		750	3100	50	0.82			0.18	55
4	DBF—5Q4	φ500	1500	5600	144	1.10			0.37	70
5	DBF—5Q6		1000	6500	120	1.33			0.37	64
6	DBF—5Q6		1000	6500	140	1.33			0.37	67
7	DBF—5Q8		750	6240	100	1.06			0.25	58
8	DBF—6.3Q6	φ630	1000	7500	176	2.00			0.75	72
9	DBF－6.3Q8		750	7800	118	2.40			0.75	65
10	DBF－6.3Q10		600	8000	65	2.10			0.55	58
11	DBF－7Q6	φ700	1000	13500	98	2.30			0.75	79
12	DBF－7Q8		750	13500	95/85	1.76			0.55	65
13	DBF－7Q10		600	9000	45	2.10				60
14	DBF－7Q12		500	11000	90	2.10				58
15	DBF—8Q6	φ800	1000	16000	216	3.80			1.50	75
16	DBF—8Q8		750	13500	95	2.40			0.75	67
17	DBF—8Q10		600	12300	60	2.10			0.55	62
18	DBF—8.5Q6	φ850	1000	16000	200	4.00			1.50	73
19	DBF—8.5Q6		1000	21500	200	6.50			2.20	75
20	DBF—8.5Q8		750	19000	165	4.73			1.50	70
21	DBF—9Q6	φ900	1000	16000	216	4.00			1.50	75
22	DBF2—9Q6		1000	16000	200	4.50			1.50	73
23	DBF—9Q8		750	16000	150	3.60	380	50	1.10	68
24	DBF2—9Q8		750	16000	180	4.50			1.50	72
25	DBF—9Q10		600	13000	85	2.10			0.55	65
26	DBF—9Q12		500	13500	65					61
27	DBF—9Q12			18500	60					63
28	DBF5—9Q12			13500	65					61
29	DBF5-7.56Q8	φ756	750	11000	110	2.80			0.75	70
30	DBF5-8Q8	φ800	750	12000	100	2.80			0.75	70

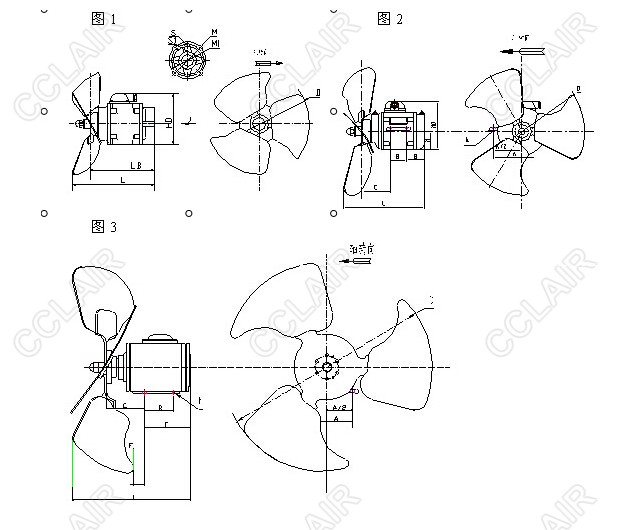

附表四: DBF系列低噪聲變壓器風扇安裝尺寸

序號	型號	D	F	M	M1	S	S1	HD	LB	L	備注
01	DBF—4Q4	φ410	185	φ65	φ105	4-M10	4-M8	175	225	300	圖1
02	DBF—4Q6		155					185	240	410
03	DBF—4Q8		155					185	240	340

序號	型號	A	B	C	D	E	F	K	H	HD	L	備注
04	DBF—5Q4	170	50	100	φ500	123	61	4-φ12	—	175	285	圖2
05	DBF—5Q6			103		120	50		—	185	295
06	DBF—5Q6						10		—		325
07	DBF—5Q8								—		380
08	DBF—6.3Q6	216	125	170	φ630	195	95	4-φ15	112	257	490	圖3
09	DBF—6.3Q8
10	DBF—6.3Q10
11	DBF—7Q6				φ700
12	DBF—7Q8
13	DBF—7Q10
14	DBF—7Q12		60	94		122	50	4-φ13	132	340	352
15	DBF—8Q6	160	140	140	φ800	205	80	4-φ15	100	200	455
		216	125	170		195	95		112	257	480
16	DBF—8Q8
17	DBF—8Q10
18	DBF—8.5Q6				φ850		35
19	DBF—8.5Q6		178	140		248	35		132	320	490	圖3
20	DBF—8.5Q8	190	140	—	φ850	210	20		112	—	530
21	DBF—9Q6	216	125	170	φ900	195	95			257	480
22	DBF2—9Q6										500
23	DBF—9Q8										480
24	DBF2—9Q8	216	125	170	φ900	195	95	4-φ15	112	257	500
25	DBF—9Q10										480
26	DBF—9Q12		60	94		122	50	4-φ13	132	340	352
27	DBF—9Q12
28	DBF5—9Q12			134		122	50			275	420	圖3
29	DBF5-7.56Q8		100	107	φ750	170	65		112	250	415
30	DBF-8Q8				φ790
