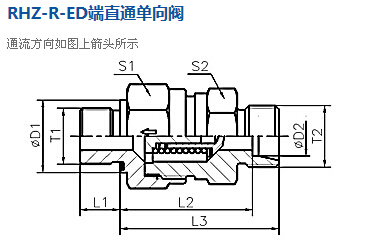

RHZ06ZLREDA3C,RHZ08ZLREDA3C,RHZ10ZLREDA3C,RHZ22ZLREDA3C,RHZ35ZLREDA3C,RHZ42ZLREDA3C,端直通單向閥
產(chǎn)品技術參數(shù)：
| 系列 | 代號 RAPT NO. | 螺紋 THREAD | 鋼管外徑 ￠O.D. | 尺寸 DIMENSIONS | 公稱規(guī)格 | 內孔直徑 mm | 重量 克/件 | 最大工作壓力(bar) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | ￠D1 | ￠D2 | L1 | L2 | L3 | S1 | S2 | ||||||
| L | G1/8A | M12X1.5 | 14 | 06 | 8 | 26.5 | 33.5 | 17 | 17 | 4 | 3.5 | 55 | 250 | |
| G1/4A | M14X1.5 | 19 | 08 | 12 | 28.8 | 35.8 | 19 | 19 | 6 | 5.5 | 83 | 250 | ||
| G1/4A | M16X1.5 | 19 | 10 | 12 | 38.5 | 45.5 | 24 | 22 | 8 | 7.5 | 125 | 250 | ||
| G3/8A | M18X1.5 | 22 | 12 | 12 | 40.5 | 47.5 | 30 | 27 | 10 | 9.5 | 190 | 250 | ||
| G1/2A | M22X1.5 | 27 | 15 | 14 | 42.5 | 49.5 | 32 | 27 | 12 | 11.5 | 234 | 250 | ||
| G1/2A | M26X1.5 | 27 | 18 | 14 | 48.0 | 55.5 | 36 | 36 | 16 | 14.0 | 342 | 160 | ||
| G3/4A | M30X2 | 32 | 22 | 16 | 56.0 | 63.5 | 46 | 41 | 20 | 18.0 | 534 | 160 | ||
| G1A | M36X2 | 40 | 28 | 18 | 64.0 | 71.5 | 55 | 50 | 25 | 23.0 | 800 | 100 | ||
| G11/4A | M45X2 | 50 | 35 | 20 | 70.0 | 80.5 | 60 | 60 | 32 | 29.0 | 1185 | 100 | ||
| G11/2A | M52X2 | 55 | 42 | 22 | 70.5 | 81.5 | 70 | 65 | 32 | 29.0 | 1830 | 100 | ||
| S | G1/4A | M14X1.5 | 19 | 06 | 12 | 31.5 | 38.5 | 19 | 19 | 3 | 3.5 | 91 | 400 | |
| G1/4A | M16X1.5 | 19 | 08 | 12 | 31.5 | 38.5 | 19 | 19 | 4 | 3.5 | 97 | 400 | ||
| G3/8A | M18X1.5 | 22 | 10 | 12 | 38.0 | 45.5 | 24 | 22 | 6 | 5.5 | 161 | 400 | ||
| G3/8A | M20X1.5 | 22 | 12 | 12 | 41.0 | 48.5 | 27 | 24 | 8 | 7.5 | 190 | 400 | ||
| G1/2A | M22X1.5 | 27 | 14 | 14 | 43.5 | 52 | 32 | 27 | 10 | 9.5 | 278 | 400 | ||
| G1/2A | M24X1.5 | 27 | 16 | 14 | 46.0 | 54.5 | 36 | 32 | 12 | 11.5 | 348 | 400 | ||
| G3/4A | M30X2 | 32 | 20 | 16 | 50.0 | 60.5 | 46 | 41 | 16 | 15.0 | 634 | 400 | ||
| G1A | M36X2 | 40 | 25 | 18 | 54.5 | 66.5 | 50 | 46 | 20 | 19.0 | 863 | 250 | ||
| G11/4A | M42X2 | 50 | 30 | 20 | 64.0 | 77.5 | 60 | 60 | 25 | 24.0 | 1397 | 250 | ||
| G11/2A | M52X2 | 55 | 38 | 22 | 71.5 | 87.5 | 70 | 65 | 32 | 29.0 | 2001 | 250 | ||
| 系列 | 鋼管外徑 ￠O.D. | EO-2 碳鋼 | EO 碳鋼 | EO-2 不銹鋼 | EO 不銹鋼 | EO 銅接頭 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 06 | RHZ06ZLREDA3C | RHZ06LREDA3C | RHV06ZLRED71 | RHZ06LRED71 | ||||||||
| 08 | RHZ08ZLREDA3C | RHZ08LREDA3C | RHV08ZLRED71 | RHZ08LRED71 | |||||||||
| 10 | RHZ10ZLREDA3C | RHZ10LREDA3C | RHV10ZLRED71 | RHZ10LRED71 | |||||||||
| 12 | RHZ12ZLREDA3C | RHZ12LREDA3C | RHV12ZLRED71 | RHZ12LRED71 | |||||||||
| 15 | RHZ15ZLREDA3C | RHZ15LREDA3C | RHV15ZLRED71 | RHZ15LRED71 | |||||||||
| 18 | RHZ18ZLREDA3C | RHZ18LREDA3C | RHV18ZLRED71 | RHZ18LRED71 | |||||||||
| 22 | RHZ22ZLREDA3C | RHZ22LREDA3C | RHV22ZLRED71 | RHZ22LRED71 | |||||||||
| 28 | RHZ28ZLREDA3C | RHZ28LREDA3C | RHV28ZLRED71 | RHZ28LRED71 | |||||||||
| 35 | RHZ35ZLREDA3C | RHZ35LREDA3C | RHV35ZLRED71 | RHZ35LRED71 | |||||||||
| 42 | RHZ42ZLREDA3C | RHZ42LREDA3C | RHV42ZLRED71 | RHZ42LRED71 | |||||||||
| S | 06 | RHZ06ZLREDA3C | RHZ06LREDA3C | RHV06ZLRED71 | RHZ06LRED71 | ||||||||
| 08 | RHZ08ZLREDA3C | RHZ08LREDA3C | RHV08ZLRED71 | RHZ08LRED71 | |||||||||
| 10 | RHZ10ZLREDA3C | RHZ10LREDA3C | RHV10ZLRED71 | RHZ10LRED71 | |||||||||
| 12 | RHZ12ZLREDA3C | RHZ12LREDA3C | RHV12ZLRED71 | RHZ12LRED71 | |||||||||
| 14 | RHZ14ZLREDA3C | RHZ14LREDA3C | RHV14ZLRED71 | RHZ14LRED71 | |||||||||
| 16 | RHZ16ZLREDA3C | RHZ16LREDA3C | RHV16ZLRED71 | RHZ16LRED71 | |||||||||
| 20 | RHZ20ZLREDA3C | RHZ20LREDA3C | RHV20ZLRED71 | RHZ20LRED71 | |||||||||
| 25 | RHZ25ZLREDA3C | RHZ25LREDA3C | RHV25ZLRED71 | RHZ25LRED71 | |||||||||
| 30 | RHZ30ZLREDA3C | RHZ30LREDA3C | RHV35ZLRED71 | RHZ35LRED71 | |||||||||
| 38 | RHZ38ZLREDA3C | RHZ38LREDA3C | RHV38ZLEED71 | RHZ38LRED71 | |||||||||
