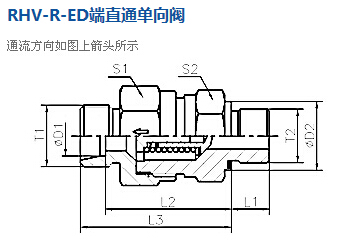

產品技術參數：| 系列 | 代號 RAPT NO. | 螺紋 THREAD | 鋼管外徑 ￠O.D. | 尺寸 DIMENSIONS | 公稱規格 | 內孔直徑 mm | 重量 克/件 | 最大工作壓力 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | ￠D1 | ￠D2 | L1 | L2 | L3 | S1 | S2 | ||||||
| L | M12X1.5 | G1/8A | 06 | 14 | 8 | 28.0 | 35 | 17 | 17 | 4 | 3.5 | 62 | 250 | |
| M14X1.5 | G1/4A | 08 | 19 | 12 | 30.0 | 37 | 19 | 19 | 6 | 5.5 | 80 | 250 | ||
| M16X1.5 | G1/4A | 10 | 19 | 12 | 38.5 | 45.5 | 24 | 22 | 8 | 7.5 | 126 | 250 | ||
| M18X1.5 | G3/8A | 12 | 22 | 12 | 42.5 | 49.5 | 30 | 27 | 10 | 9.5 | 204 | 250 | ||
| M22X1.5 | G1/2A | 15 | 27 | 14 | 45.5 | 52.5 | 32 | 27 | 12 | 11.5 | 253 | 250 | ||
| M26X1.5 | G1/2A | 18 | 27 | 14 | 50.0 | 57.5 | 36 | 36 | 16 | 14.0 | 360 | 160 | ||
| M30X2 | G3/4A | 22 | 32 | 16 | 55.0 | 62.5 | 46 | 41 | 20 | 18.0 | 532 | 160 | ||
| M36X2 | G1A | 28 | 40 | 18 | 63.0 | 70.5 | 55 | 50 | 25 | 23.0 | 807 | 100 | ||
| M45X2 | G11/4A | 35 | 50 | 20 | 69.0 | 79.5 | 60 | 60 | 32 | 29.0 | 1178 | 100 | ||
| M52X2 | G11/2A | 42 | 55 | 22 | 68.5 | 79.5 | 70 | 65 | 32 | 29.0 | 1798 | 100 | ||
| S | M14X1.5 | G1/4A | 06 | 19 | 12 | 31.5 | 38.5 | 19 | 19 | 3 | 3.5 | 92 | 400 | |
| M16X1.5 | G1/4A | 08 | 19 | 12 | 31.5 | 38.5 | 19 | 19 | 4 | 3.5 | 97 | 400 | ||
| M18X1.5 | G3/8A | 10 | 22 | 12 | 38.0 | 45.5 | 24 | 22 | 6 | 5.5 | 165 | 400 | ||
| M20X1.5 | G3/8A | 12 | 22 | 12 | 41.0 | 48.5 | 27 | 24 | 8 | 7.5 | 191 | 400 | ||
| M22X1.5 | G1/2A | 14 | 27 | 14 | 44.5 | 53 | 32 | 27 | 10 | 9.5 | 277 | 400 | ||
| M24X1.5 | G1/2A | 16 | 27 | 14 | 48.0 | 56.5 | 36 | 32 | 12 | 11.5 | 366 | 400 | ||
| M30X2 | G3/4A | 20 | 32 | 16 | 52.0 | 62.5 | 46 | 41 | 16 | 15.0 | 631 | 400 | ||
| M36X2 | G1A | 25 | 40 | 18 | 54.5 | 66.5 | 50 | 46 | 20 | 19.0 | 863 | 250 | ||
| M42X2 | G11/4A | 30 | 50 | 20 | 64.0 | 77.5 | 60 | 60 | 25 | 24.0 | 1403 | 250 | ||
| M52X2 | G11/2A | 38 | 55 | 22 | 69.5 | 85.5 | 70 | 65 | 32 | 29.0 | 1969 | 250 | ||
| 系列 | 鋼管外徑 ￠O.D. | EO-2 碳鋼 | EO 碳鋼 | EO-2 不銹鋼 | EO 不銹鋼 | EO 銅接頭 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 06 | RHV06ZLREDA3C | RHV06LREDA3C | RHV06ZLRED71 | RHV06LRED71 | ||||||||
| 08 | RHV08ZLREDA3C | RHV08LREDA3C | RHV08ZLRED71 | RHV08LRED71 | |||||||||
| 10 | RHV10ZLREDA3C | RHV10LREDA3C | RHV10ZLRED71 | RHV10LRED71 | |||||||||
| 12 | RHV12ZLREDA3C | RHV12LREDA3C | RHV12ZLRED71 | RHV12LRED71 | |||||||||
| 15 | RHV15ZLREDA3C | RHV15LREDA3C | RHV15ZLRED71 | RHV15LRED71 | |||||||||
| 18 | RHV18ZLREDA3C | RHV18LREDA3C | RHV18ZLRED71 | RHV18LRED71 | |||||||||
| 22 | RHV22ZLREDA3C | RHV22LREDA3C | RHV22ZLRED71 | RHV22LRED71 | |||||||||
| 28 | RHV28ZLREDA3C | RHV28LREDA3C | RHV28ZLRED71 | RHV28LRED71 | |||||||||
| 35 | RHV35ZLREDA3C | RHV35LREDA3C | RHV35ZLRED71 | RHV35LRED71 | |||||||||
| 42 | RHV42ZLREDA3C | RHV42LREDA3C | RHV42ZLRED71 | RHV42LRED71 | |||||||||
| S | 06 | RHV06ZLREDA3C | RHV06LREDA3C | RHV06ZLRED71 | RHV06LRED71 | ||||||||
| 08 | RHV08ZLREDA3C | RHV08LREDA3C | RHV08ZLRED71 | RHV08LRED71 | |||||||||
| 10 | RHV10ZLREDA3C | RHV10LREDA3C | RHV10ZLRED71 | RHV10LRED71 | |||||||||
| 12 | RHV12ZLREDA3C | RHV12LREDA3C | RHV12ZLRED71 | RHV12LRED71 | |||||||||
| 14 | RHV14ZLREDA3C | RHV14LREDA3C | RHV14ZLRED71 | RHV14LRED71 | |||||||||
| 16 | RHV16ZLREDA3C | RHV16LREDA3C | RHV16ZLRED71 | RHV16LRED71 | |||||||||
| 20 | RHV20ZLREDA3C | RHV20LREDA3C | RHV20ZLRED71 | RHV20LRED71 | |||||||||
| 25 | RHV25ZLREDA3C | RHV25LREDA3C | RHV25ZLRED71 | RHV25LRED71 | |||||||||
| 30 | RHV30ZLREDA3C | RHV30LREDA3C | RHV35ZLRED71 | RHV35LRED71 | |||||||||
| 38 | RHV38ZLREDA3C | RHV38LREDA3C | RHV38ZLEED71 | RHV38LRED71 | |||||||||
RHV12ZLREDA3C,RHV15ZLREDA3C,RHV18ZLREDA3C,RHV28ZLREDA3C,RHV06LREDA3C,RHV08LREDA3C,
RHV10LREDA3C,RHV12LREDA3C,RHV15LREDA3C,RHV18LREDA3C,RHV22LREDA3C,RHV28LREDA3C,RHV35LREDA3C,RHV42LREDA3C,RHV06ZLRED71, RHV08ZLRED71,RHV10ZLRED71,RHV12ZLRED71,
RHV15ZLRED71,RHV18ZLRED71,RHV22ZLRED71,RHV28ZLRED71,RHV35ZLRED71,RHV42ZLRED71,
RHV06LRED71,RHV08LRED71,RHV10LRED71,RHV12LRED71,RHV15LRED71,RHV18LRED71,
RHV22LRED71,RHV28LRED71,RHV35LRED71,RHV42LRED71,
