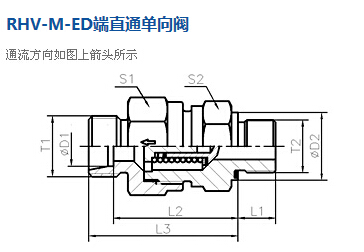

產品技術參數：
| 系列 | 螺紋 THREAD | 鋼管外徑 ￠O.D. | 尺寸 | 公稱規格 | 內孔直徑 mm | 重量 克/件 | 最大工作壓力 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | ￠D1 | ￠D2 | L1 | L2 | L3 | S1 | S2 | |||||
| L | M12X1.5 | M10X1 | 06 | 14 | 8 | 28.0 | 35 | 17 | 17 | 4 | 3.5 | 57 | 250 |
| M14X1.5 | M12X1.5 | 08 | 17 | 12 | 29.0 | 36 | 19 | 19 | 6 | 5.5 | 75 | 250 | |
| M16X1.5 | M14X1.5 | 10 | 19 | 12 | 38.5 | 45.5 | 24 | 22 | 8 | 7.5 | 129 | 250 | |
| M18X1.5 | M16X1.5 | 12 | 22 | 12 | 42.5 | 49.5 | 30 | 27 | 10 | 9.5 | 201 | 250 | |
| M22X1.5 | M18X1.5 | 15 | 24 | 12 | 45.5 | 53 | 32 | 27 | 12 | 11.5 | 239 | 250 | |
| M26X1.5 | M22X1.5 | 18 | 27 | 50.0 | 57.5 | 36 | 36 | 16 | 14.0 | 364 | 160 | ||
| M30X2 | M26X1.5 | 22 | 32 | 16 | 55.0 | 62.5 | 46 | 41 | 20 | 18.0 | 527 | 160 | |
| M36X2 | M33X2 | 28 | 40 | 18 | 63.0 | 71 | 55 | 50 | 25 | 23.0 | 84 | 100 | |
| M45X2 | M42X2 | 35 | 50 | 20 | 69.0 | 79.5 | 60 | 60 | 32 | 29.0 | 1164 | 100 | |
| M52X2 | M48X2 | 42 | 55 | 22 | 68.5 | 79.5 | 70 | 65 | 32 | 29.0 | 179 | 100 | |
| S | M14X1.5 | M12X1.5 | 06 | 17 | 12 | 31.5 | 38.5 | 19 | 19 | 3 | 3.5 | 89 | 400 |
| M16X1.5 | M14X1.5 | 08 | 19 | 12 | 31.5 | 38.5 | 19 | 19 | 4 | 3.5 | 99 | 400 | |
| M18X1.5 | M16X1.5 | 10 | 22 | 12 | 38.0 | 45.5 | 24 | 22 | 6 | 5.5 | 157 | 400 | |
| M20X1.5 | M18X1.5 | 12 | 24 | 12 | 41.0 | 48.5 | 27 | 24 | 8 | 7.5 | 95 | 400 | |
| M22X1.5 | M20X1.5 | 14 | 26 | 14 | 44.5 | 53 | 32 | 27 | 10 | 9.5 | 274 | 400 | |
| M24X1.5 | M22X1.5 | 16 | 27 | 14 | 48.0 | 57 | 36 | 32 | 12 | 11.5 | 369 | 400 | |
| M30X2 | M27X2 | 20 | 32 | 16 | 52.0 | 62.5 | 46 | 41 | 16 | 15.0 | 628 | 400 | |
| M36X2 | M33X2 | 25 | 40 | 18 | 54.5 | 66.5 | 50 | 46 | 20 | 19.0 | 867 | 250 | |
| M42X2 | M42X2 | 30 | 50 | 20 | 64.0 | 77.5 | 60 | 60 | 25 | 24.0 | 1409 | 250 | |
| M52X2 | M48X2 | 38 | 55 | 22 | 69.5 | 65 | 70 | 65 | 32 | 29.0 | 1970 | 250 | |
| 系列 | 鋼管外徑 ￠O.D. | EO-2 碳鋼 | EO 碳鋼 | EO-2 不銹鋼 | EO 不銹鋼 | EO 銅接頭 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 06 | RHV06ZLMEDA3C | RHV06LMEDA3C | RHV06ZLMED71 | RHV06LMED71 | ||||||
| 08 | RHV08ZLMEDA3C | RHV08LMEDA3C | RHV08ZLMED71 | RHV08LMED71 | |||||||
| 10 | RHV10ZLMEDA3C | RHV10LMEDA3C | RHV10ZLMED71 | RHV10LMED71 | |||||||
| 12 | RHV12ZLMEDA3C | RHV12LMEDA3C | RHV12ZLMED71 | RHV12LMED71 | |||||||
| 15 | RHV15ZLMEDA3C | RHV15LMEDA3C | RHV15ZLMED71 | RHV15LMED71 | |||||||
| 18 | RHV18ZLMEDA3C | RHV18LMEDA3C | RHV18ZLMED71 | RHV18LMED71 | |||||||
| 22 | RHV22ZLMEDA3C | RHV22LMEDA3C | RHV22ZLMED71 | RHV22LMED71 | |||||||
| 28 | RHV28ZLMEDA3C | RHV28LMEDA3C | RHV28ZLMED71 | RHV28LMED71 | |||||||
| 35 | RHV35ZLMEDA3C | RHV35LMEDA3C | RHV35ZLMED71 | RHV35LMED71 | |||||||
| 42 | RHV42ZLMEDA3C | RHV42LMEDA3C | RHV42ZLMED71 | RHV42LMED71 | |||||||
| S | 06 | RHV06ZLMEDA3C | RHV06LMEDA3C | RHV06ZLMED71 | RHV06LMED71 | ||||||
| 08 | RHV08ZLMEDA3C | RHV08LMEDA3C | RHV08ZLMED71 | RHV08LMED71 | |||||||
| 10 | RHV10ZLMEDA3C | RHV10LMEDA3C | RHV10ZLMED71 | RHV10LMED71 | |||||||
| 12 | RHV12ZLMEDA3C | RHV12LMEDA3C | RHV12ZLMED71 | RHV12LMED71 | |||||||
| 14 | RHV14ZLMEDA3C | RHV14LMEDA3C | RHV14ZLMED71 | RHV14LMED71 | |||||||
| 16 | RHV16ZLMEDA3C | RHV16LMEDA3C | RHV16ZLMED71 | RHV16LMED71 | |||||||
| 20 | RHV20ZLMEDA3C | RHV20LMEDA3C | RHV20ZLMED71 | RHV20LMED71 | |||||||
| 25 | RHV25ZLMEDA3C | RHV25LMEDA3C | RHV25ZLMED71 | RHV25LMED71 | |||||||
| 30 | RHV30ZLMEDA3C | RHV30LMEDA3C | RHV35ZLMED71 | RHV35LMED71 | |||||||
| 38 | RHV38ZLMEDA3C | RHV38LMEDA3C | RHV38ZLMED71 | RHV38LMED71 | |||||||
