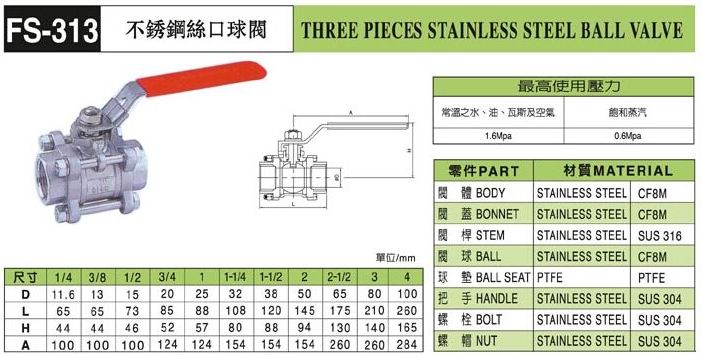

點擊圖片查看原圖FS-313,不銹鋼三片式球閥
FS-313球閥說明：
FS-313球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作方便，不會引起閥門密封面的侵蝕，適用范圍廣。
FS-313球閥參數：
| 最高使用壓力 | |
| 常溫之水、油、瓦斯及空氣 | 飽和蒸汽 |
| 1.6Mpa | 0.6Mpa |
FS-313球閥零件:
| 零件PART | 材質MATERIAL | |
| 閥體BODY | STAINLESS STEEL | CF8M |
| 閥蓋BONNET | STAINLESS STEEL | CF8M |
| 閥桿STEM | STAINLESS STEEL | SUS 316 |
| 閥球BALL | STAINLESS STEEL | CF8M |
| 球墊BALL SEAT | PTFE | PTFE |
| 把手HANDLE | STAINLESS STEEL | SUS 304 |
| 螺栓BOLT | STAINLESS STEEL | SUS 304 |
| 螺帽NUT | STAINLESS STEEL | SUS 304 |
FS313不銹鋼球閥尺寸：
| 尺寸 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 |
| D | 11.6 | 13 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 65 | 65 | 73 | 85 | 88 | 108 | 120 | 145 | 175 | 210 | 260 |
| H | 44 | 44 | 46 | 52 | 57 | 80 | 88 | 94 | 130 | 140 | 165 |
| A | 100 | 100 | 100 | 124 | 124 | 154 | 154 | 154 | 260 | 260 | 284 |
