AW13,AW13S,AW17,AW17S,AW20,AW20S,AW28,AW28S,AW35,AW35S,AW40,氣動執行器
執行器選用與安裝
使用AW氣動執行器時，先確定閥門的扭矩，考慮管道介質；水蒸氣或非潤滑的介質增加25％安全值；非潤滑的干氣介質增加60％安全值；非潤滑用氣體輸送的顆粒粉料介質增加1 00％安全值；對于清潔、無摩擦的潤滑介質增加20％安全值，然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。氣動執行器與閥門安裝精度是否正確，直接影響執行器安全操作和使用壽命。合理安裝是將執行器中心軸與閥桿必須絕對同軸，合理連接安裝。執行器與閥門裝配之前，應對閥門扭矩測定，不應超出所要求扭矩。裝配后，氣動執行器和閥門同時試驗，對閥門加壓至額定密封壓力，執行器以氣源壓力為 0.4～0.7MPa或按用戶需要的氣源壓力，對氣動執行器的兩個進氣口進行切換進氣，觀察氣動閥門的開啟和關閉情況，不應有停頓、爬行現象，應開關靈活旋轉，應要進行多次反復試驗。
執行器及附件的功能和用途雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。
彈簧復位式：在電路氣路切斷或故障，閥門自動開啟或關閉。
單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開 (可提供防爆型)。
雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能 (可提供防爆型)。
限位開關回訊器：遠距離傳送閥門的開關位置的信號 (可提供防爆型)。
電氣定位器：根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制(可提供防爆型)。
氣動定位器：根據氣壓信號 (標0.02-0.1MPa)的大小對閥門的介質流量調節控制。
電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用 (可提供防爆型)。
氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
手動操作機構：自動控制在不正常情況下可以手動操作。
訂貨須知
氣動閥門是復雜的自動化控制儀表，由多種氣動元件組成，用戶根據控制需要，詳細選擇下列附件,并在技術合同上注明。
1、氣動執行器：①雙作用式、②單作用式、③型號規格、④動作時間。
2、電磁閥：①單控電磁閥、②雙控電磁閥、③使用電壓、④防爆型。
3、信號反饋：①機械式開關、②接近式開關、⑧輸出電流信號、④使用電壓、⑤防爆型。
4、定位器：①電氣定位器、②氣動定位器、⑧電流信號、④氣壓信號、⑤電氣轉換器、⑥防爆型。
5、氣源處理三聯件：①過濾減壓閥、②油霧器。
6、手動操作機構。
7、特殊接口尺寸。
8、特殊定制。

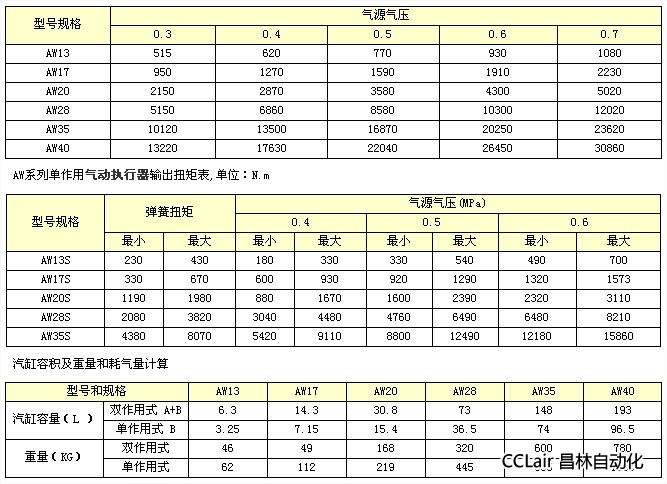

AW系列雙作用氣動執行器輸出扭矩表,單位：N.m

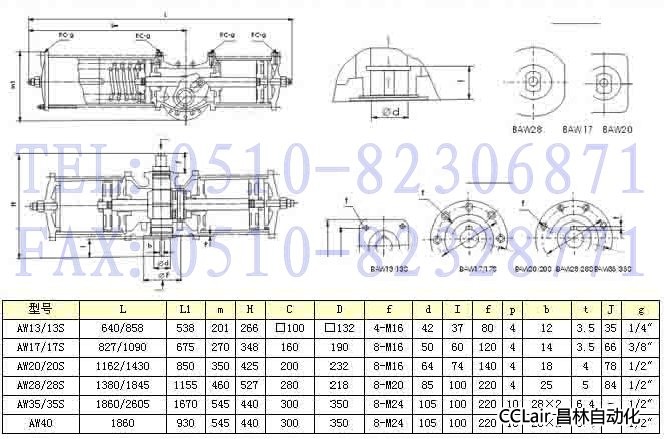

外形尺寸和連接尺寸
