點擊圖片查看原圖一、結構特點和應用范圍
ZRJQ型電動O型切斷球閥，是由電子式角行程電動執行機構3810R或3410R系列與球閥組成。具有結構簡單，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。
二、執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、技術參數和性能指標
球閥調節機構主要技術參數
|
公稱通徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
80
|
100
|
|
|
額定流量系數Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
510
|
940
|
|
|
公稱壓力 MPa
|
1.0；1.6；6.4
|
||||||||
|
額定轉角 °
|
0～90
|
||||||||
|
流量特性
|
快開
|
||||||||
|
介質溫度 ℃
|
-20～120
|
||||||||
|
閥體材質
|
HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
||||||||
|
球體材質
|
1Cr18Ni9；0Cr18Ni12Mo2Ti
|
||||||||
|
配執行機構型號
|
PN10、16
|
381RSA-05
341RSA-05 |
381RS(X)B-10
341RS(X)B-10 |
381RSC-30
341RSC-30 |
|||||
|
PN64
|
381RS(X)B-10
341RS(X)B-10 |
381RSC-30
341RSC-30 |
381RSD-150
341RSD-150 |
||||||
注：1.根據現場使用條件，可配用防爆型執行機構。
2.可為用戶提供GB、ANSI、JPI、JIS、DIN等國外法蘭標準產品，其法蘭距按用戶需要確定。
角行程電動執行機構主要技術參數
|
類別
|
型 號
|
輸出力矩 N.m
|
動作時間 S/90°
|
技術參數
|
|
普通型
|
381RSA-05
341RSA-05 |
50
|
17
|
電 源：220±10%Va.c.50Hz
驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4 |
|
381RSB-10
341RSB-10 |
100
|
18
|
||
|
381RSC-30
341RSC-30 |
300
|
24
|
||
|
381RSD-150
341RSD-150 |
1500
|
42
|
||
|
防爆型
|
381RXB-10
341RXB-10 |
100
|
18
|
性能指示
泄漏量：完全切斷嚴密不漏（試驗介質為水）。
四、外形尺寸

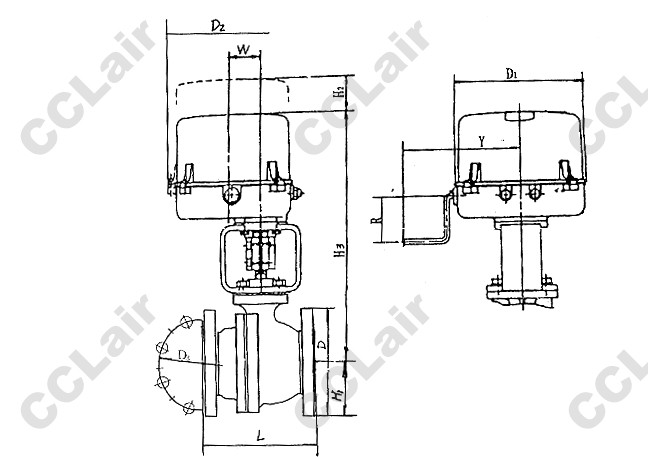

PN16電動O型切斷球閥外形尺寸 mm
PN64電動O型切斷球閥外形尺寸 mm
五、型號編制說明
|
公稱通徑
|
L
|
D
|
H1
|
H2
|
H3
|
D3
|
D1
|
R
|
Y
|
D2
|
W
|
|
15
|
112
|
95
|
48.5
|
120
|
322
|
65
|
225
|
80
|
200
|
260
|
56
|
|
20
|
120
|
105
|
51.5
|
120
|
325
|
75
|
225
|
80
|
200
|
260
|
56
|
|
25
|
128
|
115
|
55
|
120
|
333
|
85
|
225
|
80
|
200
|
260
|
56
|
|
32
|
150
|
135
|
67.5
|
155
|
427
|
100
|
255
|
160
|
225
|
290
|
68
|
|
40
|
170
|
145
|
72.5
|
155
|
448
|
110
|
255
|
160
|
225
|
290
|
68
|
|
50
|
180
|
160
|
72.5
|
155
|
456
|
125
|
255
|
160
|
225
|
290
|
68
|
|
80
|
200
|
195
|
100
|
165
|
535
|
160
|
335
|
160
|
260
|
380
|
80
|
|
100
|
230
|
215
|
110
|
165
|
568
|
180
|
335
|
160
|
260
|
380
|
80
|
|
125
|
356
|
245
|
152
|
165
|
635
|
210
|
335
|
320
|
260
|
380
|
80
|
|
150
|
394
|
280
|
170
|
165
|
700
|
240
|
335
|
320
|
260
|
380
|
80
|
|
200
|
457
|
335
|
300
|
120
|
860
|
295
|
470
|
400
|
365
|
520
|
65
|
PN64電動O型切斷球閥外形尺寸 mm
|
公稱通徑
|
L
|
D
|
H1
|
H2
|
H3
|
D3
|
D1
|
R
|
Y
|
D2
|
W
|
|
20
|
145
|
125
|
37.5
|
155
|
366
|
90
|
255
|
160
|
225
|
290
|
68
|
|
25
|
156
|
135
|
39
|
155
|
366.5
|
100
|
255
|
160
|
225
|
290
|
68
|
|
40
|
200
|
165
|
87.5
|
165
|
506
|
125
|
335
|
160
|
260
|
380
|
80
|
|
50
|
215
|
175
|
87.5
|
165
|
516
|
135
|
335
|
160
|
260
|
380
|
80
|
|
80
|
260
|
210
|
112.5
|
120
|
670
|
170
|
520
|
200
|
365
|
520
|
65
|
|
100
|
300
|
250
|
133
|
120
|
698
|
200
|
520
|
200
|
365
|
520
|
65
|
|
125
|
381
|
295
|
200
|
120
|
710
|
240
|
470
|
400
|
365
|
520
|
65
|
|
150
|
403
|
340
|
270
|
120
|
730
|
280
|
470
|
400
|
365
|
520
|
65
|
五、型號編制說明
|
Z
|
R
|
J
|
Q
|
9
|
41
|
F
|
25
|
C
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門代號：
|
傳動方式：
|
連接形式：
|
密封面材料：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
| D：表示PS系列 | J：角行程 | Q：表示球閥 | 9表示電動 | 41：表示法蘭 | F：表示四氟乙稀 |
16：表示1.6MPa
|
C：表示碳鋼 | G：表示中溫型 | |
| R：表示3810系列 | S：直行程 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 |
25：表示2..5MPa
|
P：表示不銹鋼 | 常溫省略 | |
| A：CKR系列 | V：表示V形球閥 | 71：表示對夾式 |
40：表示4.0MPa
|
S：表示塑料 | |||||
|
64：表示6.4MPa
|
F46：表示閥體襯四氟 |
ZRJQ941F-25C,ZDJQ941F-25C,ZAJQ941F-25C,ZRSQ941F-25C,ZDSQ941F-25C,ZASQ941F-25C,
ZRJD941F-25C,ZDJD941F-25C,ZAJD941F-25C,ZRSD941F-25C,ZDSD941F-25C,ZASD941F-25C,
ZRJV941F-25C,ZDJV941F-25C,ZAJV941F-25C,ZRSV941F-25C,ZDSV941F-25C,ZASV941F-25C,
ZRJQ641F-25C,ZDJQ641F-25C,cclair,ZAJQ641F-25C,ZRSQ641F-25C,ZDSQ641F-25C,ZASQ641F-25C,
ZRJD641F-25C,ZDJD641F-25C,ZAJD641F-25C,ZRSD641F-25C,ZDSD641F-25C,ZASD641F-25C,
ZRJV641F-25C,ZDJV641F-25C,ZAJV641F-25C,ZRSV641F-25C,ZDSV641F-25C,ZASV641F-25C,
ZRJQ911F-25C,ZDJQ911F-25C,ZAJQ911F-25C,ZRSQ911F-25C,ZDSQ911F-25C,ZASQ911F-25C,
ZRJD911F-25C,ZDJD911F-25C,ZAJD911F-25C,ZRSD911F-25C,ZDSD911F-25C,ZASD911F-25C,
ZRJV911F-25C,ZDJV911F-25C,ZAJV911F-25C,ZRSV911F-25C,ZDSV911F-25C,ZASV911F-25C,
ZRJQ611F-25C,ZDJQ611F-25C,ZAJQ611F-25C,ZRSQ611F-25C,ZDSQ611F-25C,ZASQ611F-25C,
ZRJD611F-25C,ZDJD611F-25C,ZAJD611F-25C,ZRSD611F-25C,ZDSD611F-25C,ZASD611F-25C,
ZRJV611F-25C,ZDJV611F-25C,ZAJV611F-25C,ZRSV611F-25C,ZDSV611F-25C,ZASV611F-25C,
ZRJQ971F-25C,ZDJQ971F-25C,ZAJQ971F-25C,ZRSQ971F-25C,ZDSQ971F-25C,ZASQ971F-25C,
