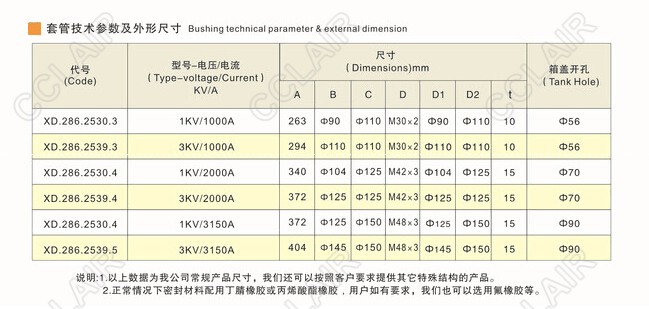

點擊圖片查看原圖BP-1KV/1000A,BP-2KV/1000A,BP-3KV/1000A,BP-1KV/3150A,BP-2KV/3150A,變壓器套管
1 簡介：
變壓器套管是變壓器箱外的主要絕緣裝置，變壓器繞組的引出線必須穿過絕緣套管，使引出線之間及引出線與變壓器外殼之間絕緣，同時起固定引出線的作用。因電壓等級不同，絕緣套管有純瓷套管、充油套管和電容套管等形式。純瓷套管多用于10kV及以下變壓器，它是在瓷套管中穿一根導電銅桿，瓷套內為空氣絕緣。充油套管多用在35kV級變壓器，它是在瓷套管充油，在瓷套管內穿一根導電銅桿，銅桿外包絕緣紙。電容式套管由主絕緣電容芯子，外絕緣上下瓷件，連接套筒，油枕，彈簧裝配，底座，均壓球，測量端子，接線端子，橡皮墊圈，絕緣油等組成。它用于100kV以上的高電壓變壓器上。
2 結構：
接線板、瓷件、導電桿和籌鋁合金法蘭組成。
主絕緣主要由瓷套和油隙構成，屬于不擊穿、免維護部件。
BP-1KV/1000A,BP-2KV/1000A,BP-3KV/1000A,BP-1KV/3150A,BP-2KV/3150A,BP-2KV/3150A,
