點擊圖片查看原圖NN130-80,NN130-100,NN130-150,NN130-200,
NN130型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，
具有優越的抗磨損性和耐沖擊性；
傳遞扭矩大，齒輪嚙**用多齒嚙合，額定輸出扭矩(見表格)；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精度。并經陽極氧化處理，
增強環境耐受性、耐腐蝕性，減少重量，增強熱傳導性，降低內部溫升，減少發熱；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，實現單級系列傳動；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最?。?br />
噪音低，< 70分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

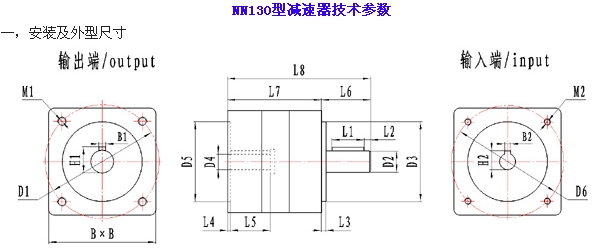

| 型 號 | ||
| NN130 | ||
| B | 殼體尺寸 | 145×145 |
| B1 | 輸出鍵尺寸 | 12×8 |
| B2 | 輸入鍵尺寸 | 6×6 |
| M1 | 輸出端安裝螺紋 | M12×25 |
| M2 | 輸入端安裝螺紋 | M12×25 |
| H1 | 輸出端輸出軸高 | 43 |
| H2 | 輸入端輸入軸高 | 25 |
| D1 | 輸出端安裝孔分布圓直徑 | 145 |
| D2 | 輸出軸直徑 | 40 |
| D3 | 輸出端定位止口直徑 | 110 |
| D4 | 輸入端孔直徑 | 22 |
| D5 | 輸入端定位圓直徑 | 100 |
| D6 | 輸入端安裝孔分布圓直徑 | 145 |
| L1 | 輸出端鍵長 | 40 |
| L2 | 輸出端鍵到軸端距離 | 7.5 |
| L3 | 輸出端定位止口厚度 | 8 |
| L4 | 輸入端電機定位深度 | 5 |
| L5 | 輸入端電機軸長 | 50 |
| L6 | 輸出端軸長（自安裝面） | 55 |
| L7 | 軀 體 長 | 120 |
| L8 | 減速器總長 | 175 |
b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。
二，基本技術參數
| 型 號 | NN130 | 減速比 |
|
額定輸出扭矩 N.m |
150 | 5 |
| 190 | 6 | |
| 220 | 7 | |
| 300 | 10 | |
| 300 | 15 | |
| 300 | 20 | |
| 350 | 30 | |
| 350 | 40 | |
| 400 | 60 | |
| 400 | 80 | |
| 400 | 100 | |
| 500 | 150 | |
| 500 | 200 | |
| 極限扭矩 | 1.5～2倍的額定輸出扭矩 | |
| 產品型號 | NN130 | ||
| 最大徑向力 | N | 2423 | |
| 最大軸向力 | N | 1150 | |
| 滿載效率 | % | >90% | |
| 平均壽命 | h | >20000(h) | |
| 重 量 | Kg | 6.4 | |
| 回 差（標準/精密） | Arcmin | ≤12 / 5 | |
| 噪 音 | dB(A) | ≤70 | |
| 最大輸入速度 | Min-1 | 4500 | |
| 額定輸入速度 | Min-1 | 2500 | |
| 扭轉剛度 | N.m/Arcmin | 9 | |
| 旋轉方向 | 與輸入相反 | ||
| 潤 滑 | 免維護 | ||
| 防護等級 | IP55 | ||
| 安裝方向 | 任意 | ||
