點擊圖片查看原圖工業管道上的背壓閥如何選用？
一般有三種用途：
1: 背壓閥用于防止液體在重力作用下自流(或虹吸)，這時候一般選用大于液體自身壓力即可，如防止液位為2米藥箱中的液體自流,可選用壓力大于0.02MPa的背壓閥，一般選用0.1MPa即可。
2: 背壓閥用于穩定泵的流量，如某些泵的流量隨壓力變化較大，可在泵的出口處設置背壓閥，使泵的輸出流量穩定，這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。
3: 背壓閥安裝在分支管路上，做溢流閥使用，保持主管路壓力穩定。
出口管道上的單向閥用于防止液體回流，背壓閥用于保持泵出口有一恒定壓力。
購買背壓閥時，請?zhí)峁┮韵聰?shù)據：
1、 背壓閥的口徑
2、 需要設定的壓力
3、 需要什么材質的（我公司生產的常規材質有：PVC，SS304不銹鋼，SS316L不銹鋼，PVDF,PTFE材質，還可做內襯ECTFE材質，如需要其他材質的請?zhí)厥庹f(shuō)明）
最好能同時告知輸送的介質、溫度和流量。
背壓閥規格及安裝尺寸
|
規格型號 |
材質 |
公稱通徑 |
設定壓力（MPa） |
尺寸 |
連接方式 |

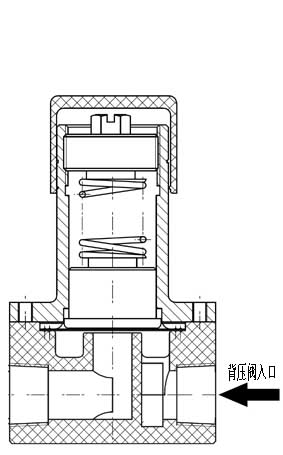

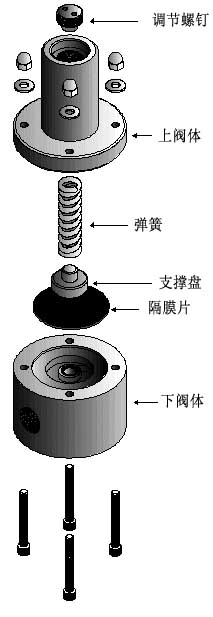

背壓閥結構圖 | 背壓閥分解圖 | |
|
D（mm） |
H(mm) |
|||||||
|
RXBF-P6/1.0 |
PVC |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
 |
 |
|
RXBF-P8/1.0 |
PVC |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
|
RXBF-P10/1.0 |
PVC |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
|
RXBF-P15/1.0 |
PVC |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
|
RXBF-P20/1.0-65 |
PVC |
20 |
0.1-1.0 |
64.7(小閥體，適合250L/h以內的泵) |
104 |
Rc3/4” |
||
| RXBF-P20/1.0 |
87 |
123 |
||||||
|
RXBF-P25/1.0 |
PVC |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
|
RXBF-P32/1.0 |
PVC |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
|
RXBF-P40/1.0-N |
PVC |
40 |
0.1-1.0 |
117(小閥體，適合2500L/h以內的泵) |
185 |
Rc1+1/2” |
||
| RXBF-P40/1.0 | 137 | 240 | ||||||
|
RXBF-P50/1.0 |
PVC |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
|
RXBF-P65/1.0 |
PVC |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
|
RXBF-P80/0.6 |
PVC |
80 |
0.1-0.6 |
230 |
420 |
Rc3” |
||
|
RXBF-P100/0.6 |
PVC |
100 |
0.1-0.6 |
250 |
430 |
Rc4” |
||
|
RXBF-S6/1.0 |
SUS304/316 |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
||
|
RXBF-S8/1.0 |
SUS304/316 |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
|
RXBF-S10/1.0 |
SUS304/316 |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
|
RXBF-S15/1.0 |
SUS304/316 |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
|
RXBF-S20/1.0-65 |
SUS304/316 |
20 |
0.1-1.0 |
64.7(小閥體，適合250L/h以內的泵) |
104 |
Rc3/4” |
||
| RXBF-S20/1.0 | 87 |
123 |
||||||
|
RXBF-S25/1.0 |
SUS304/316 |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
|
RXBF-S32/1.0 |
SUS304/316 |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
|
RXBF-S40/1.0-N |
SUS304/316 |
40 |
0.1-1.0 |
117 |
185 |
Rc1+1/2” |
||
| RXBF-S40/1.0 | 137 | 240 | ||||||
|
RXBF-S50/1.0 |
SUS304/316 |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
|
RXBF-S65/1.0 |
SUS304/316 |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
|
RXBF-S80/0.6 |
SUS304/316 |
80 |
0.1-0.6 |
225 |
420 |
Rc3”法蘭式 |
||
|
RXBF-S100/0.6 |
SUS304/316 |
100 |
0.1-0.6 |
240 |
430 |
4”法蘭式 |
||
|
口徑DN100以上可根據要求定做 |
||||||||
